IGZO（铟镓锌氧化物）作为新一代高性能半导体沟道材料，其溅射工艺对薄膜晶体管（TFT）的性能有着决定性影响。与之前讨论的材料相比，IGZO对功率更为敏感，因为功率直接影响着薄膜的化学成分、缺陷态密度和电学稳定性。
核心答案：最佳功率密度范围

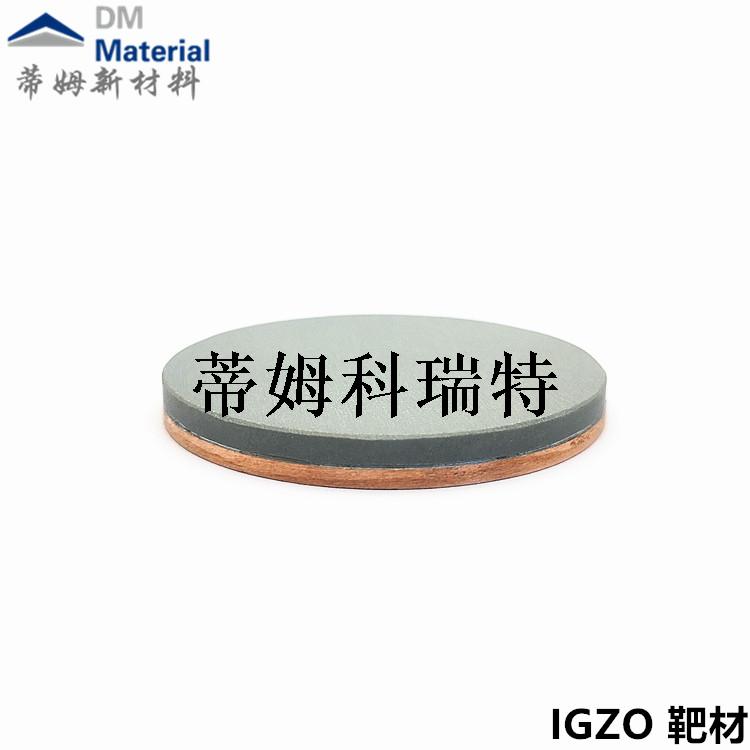

对于射频（RF）磁控溅射多组分陶瓷IGZO靶材（典型成分： In:Ga:Zn = 1:1:1 原子比， 即 In₂O₃:Ga₂O₃:ZnO = 1:1:1 mol比），要获得高迁移率、低缺陷密度、高稳定性的半导体薄膜，经过广泛验证的最佳功率密度范围非常窄：
1.5 ~ 3.5 W/cm²
这是一个比普通氧化物（如SiO₂, Al₂O₃）低得多的范围。 超出此范围，薄膜的电学性能（尤其是阈值电压稳定性、亚阈值摆幅）会急剧恶化。
如何换算到您的设备功率？
关键公式：功率 (W) = 功率密度 (W/cm²) × 靶材溅射面积 (cm²)
以最常用的TFT研发和生产尺寸为例：
4英寸靶 (面积≈81.1 cm²) - 业界最主流尺寸
功率范围： 1.5 × 81.1 ≈ 122 W ~ 3.5 × 81.1 ≈ 284 W
建议起始优化点： 150W - 180W (约1.85 - 2.22 W/cm²)
6英寸靶 (直径15.24cm， 面积≈182.4 cm²) - 用于大面积生产
功率范围： 1.5 × 182.4 ≈ 274 W ~ 3.5 × 182.4 ≈ 638 W
建议起始点： 300W - 400W
2英寸靶 (面积≈20.3 cm²) - 小型研发
功率范围： 30 W ~ 71 W
建议起始点： 40W (约2.0 W/cm²)
为什么功率要如此严格地控制？——功率对IGZO TFT性能的影响机制
IGZO是一种对局部化学环境和缺陷态极其敏感的非晶氧化物半导体。功率通过以下方式直接影响其性能：
功率密度区域 | 对IGZO薄膜的影响 | 对TFT性能的后果 |
过低 (< 1.2 W/cm²) | 沉积粒子动能不足，薄膜不致密，存在大量孔隙和悬空键。成分可能偏离靶材，挥发性高的组分（如Zn）可能损失。 | 迁移率极低，电导率过低，器件无法开启，稳定性极差。 |
最佳范围 (1.5 ~ 3.5 W/cm²) | 粒子能量适中，能形成致密、均匀、光滑的非晶网络结构。In-O键提供导电通路，Ga-O键抑制氧空位、稳定结构，Zn-O键助熔并改善均匀性。三者比例得以保持。 | 高迁移率 (10-50 cm²/Vs)，优异的开关比 (>10⁹)，低的亚阈值摆幅，良好的正/负偏压光照稳定性。 |
过高 (> 4.0 W/cm²) | 高能粒子轰击产生反溅射和损伤：
1. 择优溅射：轻元素（如Zn、Ga）可能被过量溅射，破坏化学计量比。
2. 产生缺陷：引入过量氧空位或间隙缺陷，成为载流子陷阱或散射中心。
3. 热损伤：基板和薄膜局部过热。 | 迁移率下降，关态电流急剧增大，阈值电压漂移严重，稳定性崩溃。器件均匀性变差。 |
按应用场景细分的功率策略
1. 追求高场效应迁移率（μ_FE）
目标： > 20 cm²/Vs， 用于高刷新率、大尺寸显示驱动。
功率策略： 中等偏高功率密度 (~2.5 - 3.2 W/cm²)。
协同参数： 较低的氧分压（Ar + 0 - 1% O₂）。较低氧含量有助于形成适量氧空位作为载流子来源，中等偏高功率确保薄膜致密和良好结晶序（非晶中程有序），从而提高迁移率。
2. 追求最佳稳定性与均匀性
目标： 最小的阈值电压漂移（ΔVth），最佳的正/负偏压光照稳定性（PBTS/NBTS）。
功率策略： 中等偏低功率密度 (~1.8 - 2.5 W/cm²)。
协同参数： 精确控制的氧分压（Ar + 1 - 5% O₂）。此条件下生长的薄膜缺陷态密度最低（尤其是类受主的氧空位团簇缺陷被抑制），结构最稳定。
3. 追求极低的关态电流（I_off）
确定最佳功率的标准化实验流程
基础工艺固定：
气体与压强：从 Ar + 3% O₂， 压强 0.4 - 0.6 Pa 开始。
基板温度：通常为室温。加热会改变性能，需单独研究。
靶基距： 80 - 120 mm。
功率扫描实验：
对于4英寸靶，建议测试点： 120W， 150W， 180W， 210W， 240W。
沉积相同厚度的薄膜（通常30-50nm）。
核心表征（必须制作底栅顶接触TFT）：
电学测试：转移特性曲线（Id-Vg）。
提取关键参数：
场效应迁移率（μ_FE）
亚阈值摆幅（SS） - 直接反映界面和体缺陷态密度
开关电流比（I_on/I_off）
阈值电压（Vth）
稳定性测试：在选定功率点，进行正负偏压应力测试，观察ΔVth。
选择最佳点：
最佳的功率点是 μ_FE、SS 和 ΔVth 三者综合最优的点。通常，SS最小时的功率点也接近稳定性最佳的点，但迁移率可能不是最高。
关键注意事项与高级技巧
氧分压是“第二杠杆”：功率和氧分压必须联合优化。改变功率后，必须重新优化氧含量。这是一个二维优化问题。
“沉积速率”不是首要指标：IGZO工艺追求性能，而非速率。在最佳功率下，沉积速率可能仅为 0.5 - 2.0 nm/min（远低于其他功能氧化物）。
靶材状态：使用高密度、高纯度的烧结陶瓷靶。不同批次的靶材可能需微调功率。
等离子体损伤：RF功率本身可能对已沉积薄膜造成损伤，尤其是对于超薄层（<20 nm）。可采用脉冲溅射或远程等离子体模式来降低损伤。
总结与直接建议
最终，IGZO的“最佳功率”是在 1.5 - 3.5 W/cm² 这个狭窄的“性能窗口”内，通过与氧分压精密耦合而找到的。 盲目提高功率以获得高迁移率是IGZO工艺中最常见的误区，其结果往往是灾难性的。耐心进行系统性的二维参数优化，是获得高性能、高可靠性IGZO-TFT的唯一途径。
