IZO（氧化铟锌）作为一种高性能透明导电氧化物（TCO），其薄膜质量（包括电学、光学、结构特性）与溅射工艺参数，尤其是功率密度，有着极其敏感的依赖关系。没有一个“绝对最佳”的单一数值，但有一个经过大量研究验证的优化范围。
核心结论：最佳功率密度范围

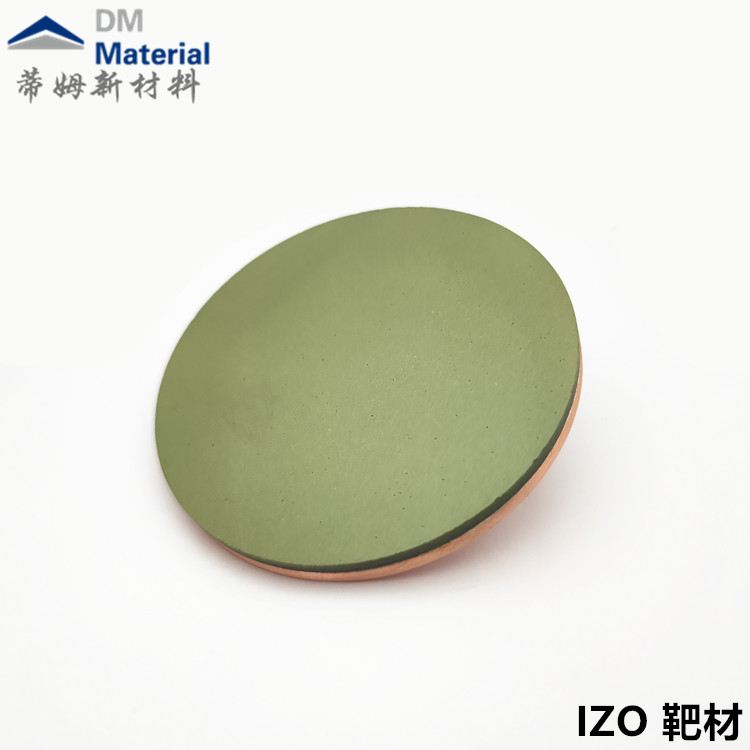

对于直流磁控溅射（使用陶瓷IZO靶材，通常 In₂O₃:ZnO = 90:10 wt.% 或类似比例），要获得低电阻率、高可见光透过率、高均匀性和高稳定性的薄膜，推荐的功率密度范围为：
2.5 ~ 4.5 W/cm²
在这个范围内，可以有效地平衡以下几个关键因素：
沉积速率与膜层致密性：功率过低，速率慢，膜层可能不致密；功率过高，速率过快，可能导致膜层粗糙、应力大、附着力差。
化学计量比与缺陷控制：IZO薄膜的特性依赖于In-O和Zn-O键的网络结构。适当的功率能保证足够的溅射产额，同时避免高能粒子轰击导致氧空位过多（影响稳定性）或过少（影响导电性）。
基板温升与应力：功率密度直接影响靶材和基板的等离子体轰击强度，进而影响膜内应力（通常为压应力）。适中的功率有助于获得低应力、附着良好的薄膜。
详细分析与工艺考量
1. 功率密度对薄膜性能的具体影响趋势
电阻率：通常，随着功率密度增加，沉积速率加快，膜层更致密，载流子迁移率提高，电阻率会下降。但超过一定阈值（如 >5 W/cm²），高能粒子轰击可能引入更多缺陷或导致过度加热，使电阻率反而上升或不稳定。
可见光透过率：在优化范围内（2.5-4.5 W/cm²），薄膜具有良好的非晶/纳米晶结构，光散射少，透过率最高（通常 >85%，基底校正后）。功率过高会导致膜层粗糙、光散射增加，透过率下降。
微观结构：此功率范围最易形成光滑、均匀的非晶（a-IZO）薄膜。这是IZO相比于ITO的最大优势之一——非晶态结构保证其在弯曲时性能稳定，且蚀刻图案更均匀。
应力与附着力：中等功率有助于形成适中的压应力，附着力最佳。功率过高会导致压应力过大，有卷曲或剥落风险。
2. 如何为您的设备确定具体值？
第一步：计算您的靶材面积
第二步：将功率密度范围换算为您的设备功率
因此，对于4英寸靶材，您的工艺探索起点可以设置在 220W - 350W 之间。
3. 必须同步优化的关键协同参数
功率密度不能孤立设置，必须与以下参数协同优化：
工作气压（Ar）： 0.3 - 0.8 Pa 是常用范围。
氧含量（如果需要）：使用纯Ar气溅射陶瓷靶，通常能得到低电阻的IZO薄膜。但有时为了精确调控载流子浓度或提高在特定环境下的稳定性，会引入微量的O₂（如Ar中混入0.1%-0.5%的O₂）。加氧会显著增加电阻率，需极其谨慎。
基板温度：IZO的一大优势是室温沉积即可获得优异性能。通常基板不主动加热（< 50°C）。如果加热，一般不超过150°C，过高的温度可能导致结晶，反而降低均匀性和弯折性能。
靶基距：60 - 100 mm 是常见范围。距离影响薄膜均匀性和粒子能量。
推荐的标准工艺探索流程
固定其他所有参数：例如，设定气压为 0.5 Pa， 纯Ar， 室温， 靶基距 70mm。
进行功率扫描实验：在您计算出的功率范围（如 200W, 250W, 300W, 350W）下，分别沉积相同时间（如30分钟）的薄膜。
表征关键性能：
四探针测试仪：测量方块电阻（Rs），计算电阻率（需测厚度）。
台阶仪/椭偏仪：测量薄膜厚度，计算沉积速率。
紫外-可见分光光度计：测量400-800 nm波长范围内的透光率。
原子力显微镜：观察表面粗糙度（RMS）。
X射线衍射：确认薄膜为非晶态（在~33°处可能有非常宽泛的馒头峰，而非尖锐的结晶峰）。
确定“最佳点”：在电阻率、透过率、粗糙度之间取得最佳平衡的功率点，即为您当前设备配置下的最佳功率（密度）。
总结与最终建议
起始终点：对于4英寸IZO靶，从 250W（约3.1 W/cm²）开始实验，这是一个非常典型的稳健参数。
追求低电阻率：可以尝试向 300W-350W（3.7-4.3 W/cm²）方向探索，但需密切关注薄膜应力、粗糙度和长期稳定性。
避免过高功率：不建议长时间使用超过 5 W/cm²（对于4英寸靶约 >405W）的功率进行溅射，这可能导致靶材开裂、膜质劣化。
记住，IZO薄膜的“最佳”性能是多个参数“交响乐”的结果，而功率密度是其中的“指挥”。 在推荐的范围内系统地进行实验，您一定能找到适合您具体应用（是追求极高导电性，还是极高透过率，或是柔韧性）的完美参数。
