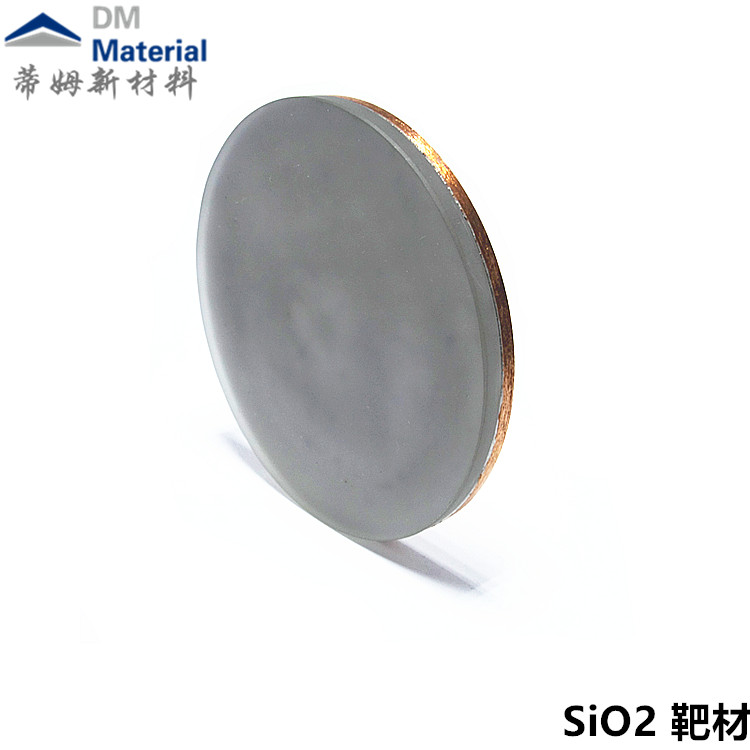

对于氧化硅（SiO₂）靶材的溅射，没有一个绝对统一的“最佳速率”，因为它严重依赖于您的薄膜应用需求。但我们可以确定一个典型的范围，并解释不同速率背后的权衡。
核心答案：典型速率范围
对于射频（RF）磁控溅射SiO₂陶瓷靶，在优化的工艺条件下（功率密度适中、气压合适），典型的沉积速率范围是：
3 - 8 纳米/分钟
这个范围对应的是功率密度大约在 4 - 8 W/cm² 之间。您之前提到的150W（约3.3 W/cm²）得到2 nm/min，正处于该范围的下限，是完全正常的低功率低速状态。
为什么速率需要“控制”？——速率对薄膜性能的影响
控制溅射速率，本质上是在控制薄膜的生长动力学，它直接影响以下核心性能：
速率倾向 | 优点 | 缺点 | 适用场景 |
较低速率
(~3-5 nm/min) | 膜层质量高：致密、均匀、针孔少。
应力控制好：易于获得低应力或应力可调的薄膜。
化学计量比精确：对工艺波动（如微量氧气）不敏感，易获得接近化学计量比的SiO₂（折射率~1.46）。
附着力好：生长时间充分，与基片结合更牢。 | 生产效率低。
可能引入更多杂质：如果本底真空不够高，生长时间过长可能增加污染。 | 高质量光学薄膜（增透膜、钝化层）、半导体器件栅极介电层、精密阻挡层。对缺陷、均匀性、电学性能要求极高的场合。 |
较高速率
(~6-10+ nm/min) | 生产效率高。
经济性好：单位时间产量大。 | 膜层可能疏松：高能粒子轰击不足，膜密度可能下降。
应力可能增大：通常表现为压应力增大。
粗糙度增加：岛状生长模式更明显，表面更粗糙。
化学计量比可能偏离：易形成缺氧的SiO<sub>x</sub>（x<2），导致折射率升高（>1.46）、吸收增加、绝缘性下降。 | 厚膜保护层、机械阻挡层、对光学和电学性能要求不苛刻的封装层。 |
如何为您的具体应用确定并控制最佳速率？
第一步：根据应用目标确定策略
第二步：通过关键工艺参数控制速率
速率是结果，而不是直接设定值。您需要通过调节以下输入参数来控制它：
功率密度（最核心）：与速率近似呈正相关。每调整一次功率，都需要重新校准速率。
工作气压：存在一个最佳值（通常0.3-1.0 Pa之间）。
气压过低：等离子体密度低，速率慢。
气压过高：气体分子碰撞加剧，溅射粒子能量损失大，到达基片的粒子能量低，速率可能饱和甚至下降，且膜质变差。
建议：在您选定功率后，微调气压（例如0.4 Pa, 0.6 Pa, 0.8 Pa），找到速率最高且膜质稳定的点。
靶基距：距离越近，速率通常越高，但均匀性区域会变小。需在均匀性和速率间权衡。
气体成分：使用纯Ar速率最高。添加少量O₂会补偿氧损失，但通常会降低溅射速率（因为O₂会吸附在靶面，改变溅射产额）。
第三步：实施校准与监控
固定其他所有参数（气压、气体、靶基距等）。
设定一个您计划使用的功率（例如，根据上次建议，200W-220W）。
进行一次标准时间的沉积（例如，30分钟）。
用台阶仪精确测量薄膜厚度，计算出该功率下的真实速率。
根据您的目标厚度和计算出的速率，确定所需的沉积时间。这是控制厚度的唯一可靠方法。
给您的具体操作建议
如果想在保证质量的前提下提高效率：
将功率从150W逐步提高到200W（功率密度从3.3升至4.4 W/cm²）。
保持气压等参数不变，做一次30分钟的校准沉积。
预期速率会从2 nm/min提升到约2.7-3.0 nm/min。这样沉积150nm所需时间将从75分钟缩短至约50-55分钟。
终极建议：
对于大多数要求较高的应用（如科研、精密光学），将速率稳定在 4-6 nm/min 是一个非常好的折中选择。
这意味着对于您的3英寸靶，将功率设置在 200W - 250W 的中间值（例如230W，约5.0 W/cm²），并优化气压，很可能就能达到这个理想的速率区间。
总结：控制氧化硅溅射速率，本质上是为您的薄膜应用“量身定制”生长过程。 请根据您的首要性能指标（光学、电学、机械或生产效率），在 3-8 nm/min 的典型范围内选择合适的策略，并通过功率和气压这两个主要杠杆进行精细调节。务必通过校准实验来建立您自己设备的“功率-速率”数据库，这是实现可重复、高质量沉积的基石。
